Эмулятор BMW MOTO: BMSE immo

Эмулятор EWS  для BMW scooters

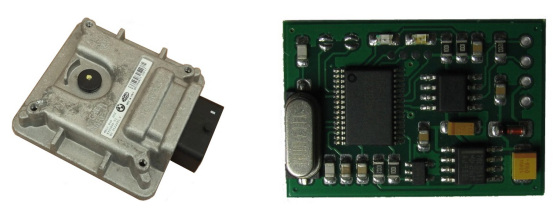

Блок управления двигателем BMSE, EWS4

Предназначен для скутера BMW, 2012 года выпуска, система EWS4, электронный блок управления BMSE. Эмулятор не подключается к системе plug & play, необходимо сохранить 16-байтовый ключ безопасности (SK) с помощью любого CAN-регистратора или MBcan.

Настройка:
Считайте EEPROM ЭБУ (внутри микросхема 95320, найдите 16 байт ключа безопасности SK в диапазоне адресов 0x050…0x05F). Перемычка JMP2 на плате эмулятора должна быть разомкнута, чтобы разрешить настройку. Подключите CAN Hi /Lo, плюс аккумулятора (+BAT), массу (GND).
• При использовании MBcan: обязательно применяйте утилиту EWS4, сохраните SK_SERVER.
• При использовании CAN‑логгера: скорость соединения 500 кбит/с, стандартный идентификатор (STD ID). Необходимо отправить 2 CAN‑кадра, ID 771 для первых 8 байт

Пример: чтобы сохранить ключ SK 5C2D11C0E0CFB010176AF583C443911B, нужно отправить:

• 771 (8) 5C 2D 11 C0 E0 CF B0 10
• 772 (8) 17 6A F5 83 C4 43 91 1B

Эмулятор должен ответить теми же данными — это покажет, что ключ SK принят и сохранён. Обратите внимание: идентификаторы (ID) в ответе отличаются:

• 773 (8) 5C 2D 11 C0 E0 CF B0 10
• 774 (8) 17 6A F5 83 C4 43 91 1B

Вы можете запросить сохранённый ключ SK, находясь в режиме конфигурации (перемычка JMP2 разомкнута), отправив ID 770 (8) с любыми данными:

• 770 (8) 00 00 00 00 00 00 00 00

Ответ должен быть таким же, как выше, — ID 773 / 774 с фактически сохранённым ключом SK.

• Когда закончите, установите перемычку (паяное соединение), чтобы замкнуть JMP2, — это предотвратит случайное обновление ключа SK в дальнейшем.

Установка:

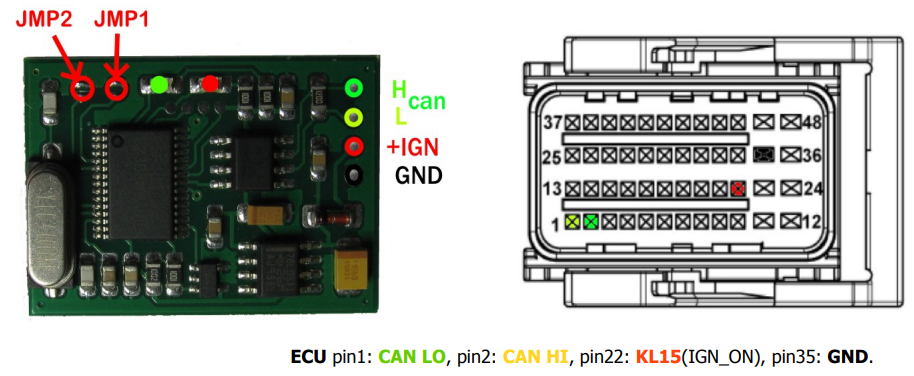

 Подключите CAN Hi /Lo, плюс аккумулятора (+BAT), массу (GND). в соответствии со схемами подключения. Распиновка ECU (со стороны провода) приведена ниже:

Поведение светодиода:
• КРАСНЫЙ: короткое мигание при запуске, горит в течение 2 секунд, если получен запрос на авторизацию ECU,
• ЗЕЛЕНЫЙ: короткое мигание при запуске, горит в течение 2 секунд, если ECU сообщает, что АВТОРИЗАЦИЯ в порядке

Примечания:

• Если двигатель не запущен, а зажигание включено (IGN_ON), ЭБУ может запрашивать авторизацию непрерывно — каждые 5 секунд.
• JMP1 ни на что не влияет — оставьте перемычку в исходном положении.
