Эмулятор VAG ELV (ESCL) wfs5 systems, ver.2

Автомобили группы VAG с системой wfs5 на борту, начиная с 2008 года и выше.

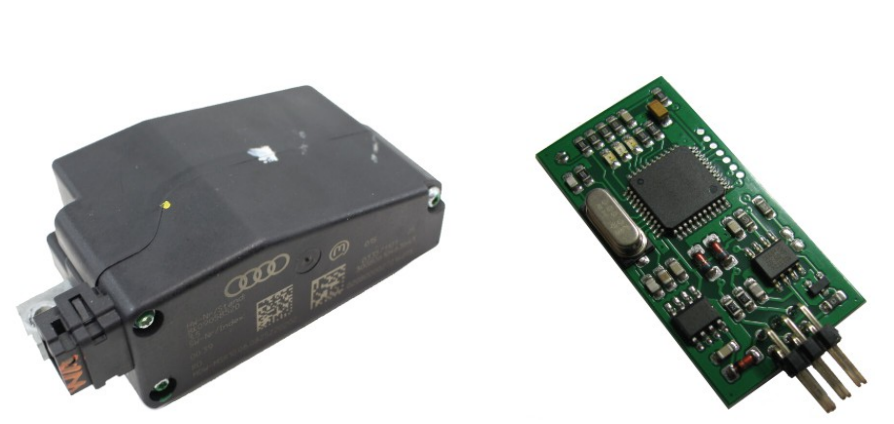

Эмулирует модуль электронной блокировки рулевого управления (ELV).

Перед использованием необходимо сохранить данные IMMODATA, эмулятор не подключается к системе plug & play!

Может использоваться для проверки или в качестве постоянной замены.

Конфигурация:

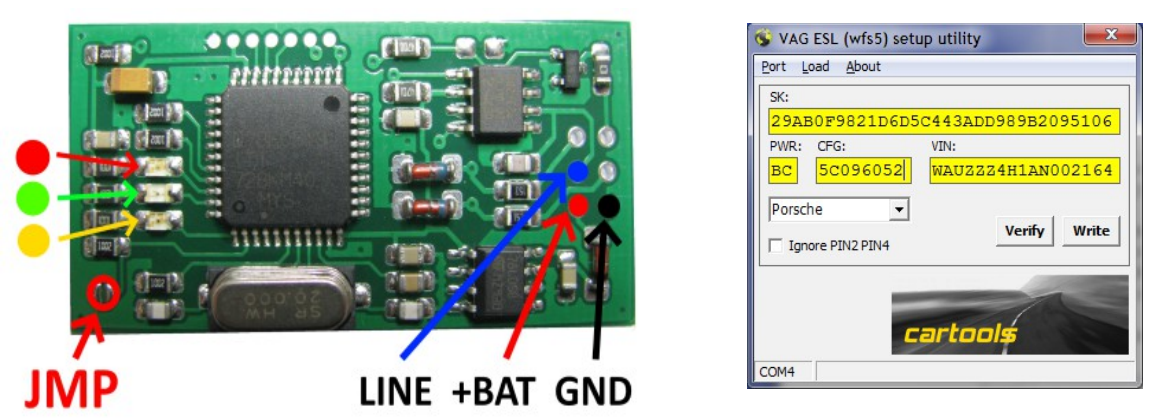

• Включите эмулятор от источника питания 12V, подключите любой адаптер K-line (используйте pins LINE, +BAT, GND), запустите программное обеспечение configurator.
• JMP должен быть открыт для настройки,
• ДОПОЛНИТЕЛЬНЫЕ данные можно загрузить из дампа 908GR16. Или вы можете воспользоваться онлайн-сервисами, чтобы сгенерировать соответствующие данные в случае отсутствия оригинального ELV. ПРИМЕЧАНИЕ: для загрузки дампа необходимо сначала прочитать или проверить данные эмулятора!
• Выберите марку автомобиля.
• Вы можете игнорировать проверки PIN2 и PIN4 – ЗАБЛОКИРОВАТЬ ВКЛЮЧЕНИЕ и ПЕРЕМЕСТИТЬ ВКЛЮЧЕНИЕ соответственно, хотя это не рекомендуется и может вызвать проблемы. Используйте этот режим только в целях тестирования.
• Сохраните НЕИЗМЕНЕННЫЕ данные в эмуляторе. Все три светодиода должны загореться (сначала ЖЕЛТЫЙ, затем КРАСНЫЙ и ЗЕЛЕНЫЙ одновременно и оставаться включенными в течение 1 секунды – данные сохраняются).
• Пока JMP не закорочен, можно проверить, совпадают ли данные, сохраненные в эмуляторе, с данными, отображаемыми на экране или нет (вы не можете их прочитать, можно только проверить).
• Поместите паяное соединение на короткое замыкание JMP. Эмулятор готов к установке на автомобиль.

Установка:

Припаяйте провода напрямую или используйте стандартный разъем с угловым выводом с шагом 2,54 мм. Эмулятор совместим с выводами 1:1 для оригинальный штекер ELV. Контакт 1 обозначен на противоположной стороне платы.

ПРИМЕЧАНИЕ: для правильной работы необходимо подключить все 6 проводов!

Светодиоды на плате эмулятора:

• КРАСНЫЙ: ELV заблокирован, ЗЕЛЕНЫЙ: разблокирован;
• КРАСНЫЙ, ЗЕЛЕНЫЙ и ЖЕЛТЫЙ: все вместе горят в течение 0,1 секунды при включении питания;
• КРАСНЫЙ и ЗЕЛЕНЫЙ чередуются при включении питания в течение 1 секунды: внутри нет действительных данных IMMO;
• ЖЕЛТЫЙ: горит в течение 1 секунды, если авторизация выполнена и сообщение об авторизации от BCM является действительным и уже соответствует данным, сохраненным в эмуляторе. Авторизация выполняется одновременно с БЛОКИРОВКОЙ / РАЗБЛОКИРОВКОЙ запроса, если состояние изменяется без ЖЕЛТОГО индикатора, скорее всего, неверны данные IMMODATA.
• Если на линии нет активности, все светодиоды гаснут (спящий режим).
