Эмулятор Porsche immo 997

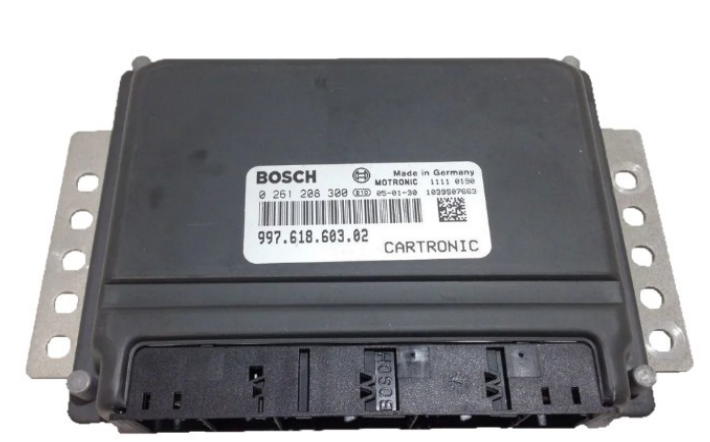

Эмулятор для автомобилей Porsche, project 997 1-го поколения, immo via CAN (cartronic), VIM234 / VIM235 / VIM236, начиная с 2004 года и до 2012 года. Поддерживаемые блоки управления двигателем: ME 7.8.x: Bosch 0 261 208 300 или аналогичные. Требуется программирование, эмулятор не подключается к системе Plug&Play.

Подготовка:

• Установите эмулятор в ECU, эмулятор должен находиться в режиме настройки (JMP открыт), подключите логгер или MBcan, переключить питание в положение ON.

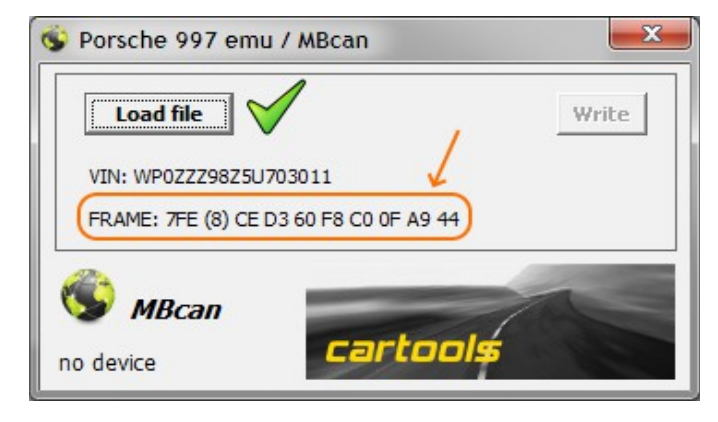

• Запустите программное обеспечение конфигуратора, загрузите дамп ECU (95320 EEPROM). Если дамп корректен, вы увидите VIN-номер и CAN-кадр, необходимый для настройки эмулятора.
• Используя MBcan, вы можете отправить этот кадр непосредственно из программного обеспечения конфигуратора. Или вместо этого использовать любой CAN-регистратор (500 кбайт, 11-разрядный идентификатор). Если кадр принят, эмулятор должен ответить 77F (2) 4F 4B – ascii OK. Оба светодиода на плате эмулятора должны гореть в течение 1 секунды.
• Теперь подождите несколько секунд, пока эмулятор считает всю необходимую информацию с ЭБУ.
• Выключите IGN, дождитесь срабатывания главного реле, включите IGN. Если все в порядке, при включении питания загорятся оба светодиода (короткое мигание), затем индикатор GRN должен оставаться включенным в течение 1 секунды (получен запрос на авторизацию ECU).
• При запуске автомобиля установите паяное соединение (короткий JMP ), чтобы избежать случайного обновления эмулятора в дальнейшем.

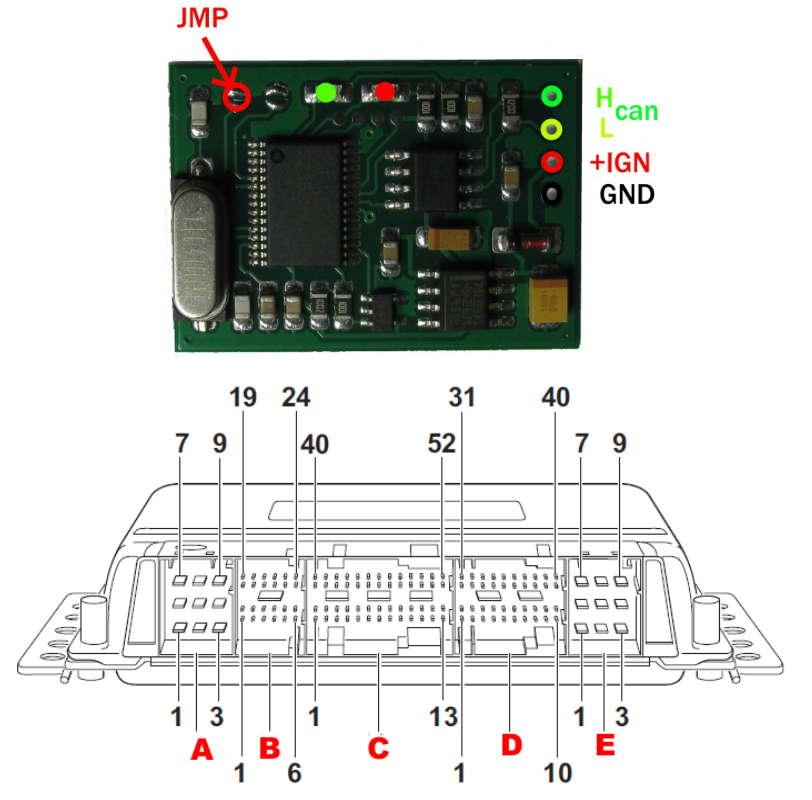

Подключения:

• A1:                             IGN ON (terminal “15”)
• A4, A5, A6:               GND
• D36:                          CAN Hi
• D37:                          CAN Lo

Светодиоды на плате эмулятора:

• при запуске: GRN и RED загораются на 0,2 секунды
• если RED мигает 4 раза после запуска – эмулятор не запрограммирован или содержит недостаточно данных
• при получении действительного запроса на авторизацию от ECU номер GRN должен гореть в течение 1 секунды (хотя это не означает, что ECU авторизован – в случае неисправности необходимо проверить статус с помощью диагностического инструмента).
• RED и GRN одновременно горят в течение 1 секунды: режим настройки – получены новые данные.
