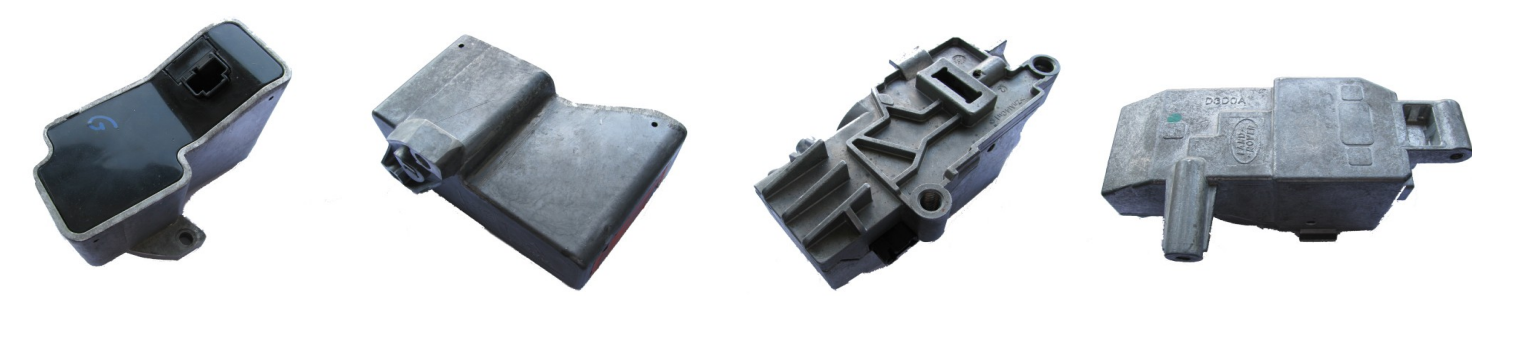

Эмулятор Jaguar / RR ESCL
ПОКОЛЕНИЕ 1
Системы на базе CAN, 2008 ... 2014
Применимость:
Range Rover Discovery 4 (L319) - LR4
Range Rover Sport (L320 – с 2010 года выпуска)
Range Rover (L322: с 2010 года выпуска, L405 - с 2013 года выпуска)
Jaguar XF (X250), XJ (X351), XK (X150): 2008 ... 2015
Установка. Plug & Play, дополнительная настройка не требуется.

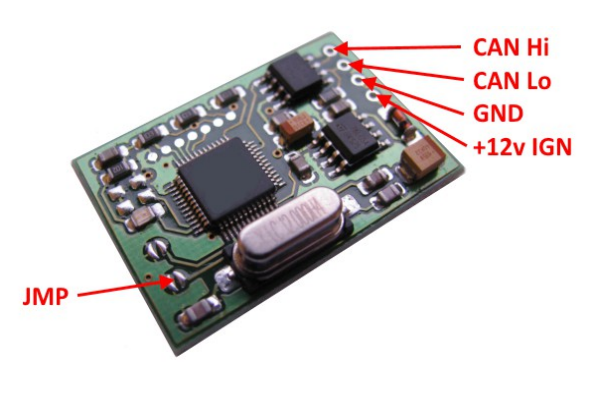

Распиновка разъема ESL:
1. Коммутируемый плюс (выключатель стоит в цепи «плюса» (+12 В)
2.коммутируемая масса (выключатель разрывает «минус» (массу))
3. CAN Lo
4. CAN Hi
Вы можете использовать контактный разъем диаметром 2,54 мм для подключения эмулятора непосредственно к разъему подключения ESCL. Или вы можете использовать оригинальный разъем от сломанного ESCL.
Светодиод на плате:
- Мигает ОДИН раз: статус ESL = ЗАБЛОКИРОВАН при включении питания (запуске) эмулятора;
- ДВА раза мигает: статус ESL = РАЗБЛОКИРОВАН при запуске эмулятора.
Если все в порядке, вы должны увидеть 1-кратное мигание при разблокировке и 2 - при запросе блокировки.
Примечания:
- ESL не работает постоянно. Как GND и +12В включается на короткое время, чтобы проанализировать Заблокировать / разблокировать действия.
- Для ранних версий (Jaguar FX, до 2009 года) необходимо закоротить JMP (необходимо разместить паяное соединение на плате эмулятора).
