Эмулятор JLR ESCL CAN Gen.2 - F-pace

Эмулятор Jaguar / RR ESCL
ПОКОЛЕНИЕ 2
Системы на базе CAN, выпущенные в 2014 году,  самообучающаяся (Plug & Play)

Range Rover (L405 2014 года выпуска)
Jaguar F-Pace (X761 2016 года выпуска) и т.д.

Установка:

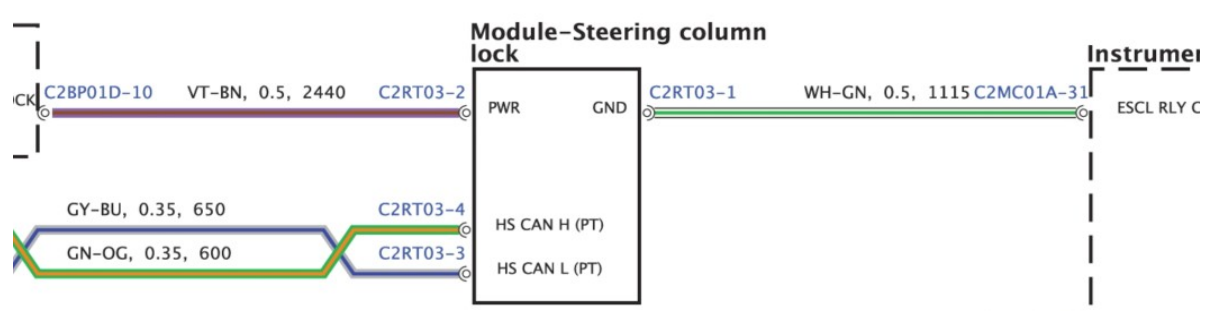

 Вывод разъема SCL: вывод 1: GND, вывод 2: PWR (с переключением +12V), вывод 3: CAN Lo, вывод 4: CAN Hi.
Подключите эмулятор непосредственно к разъему SCL для подключения проводов или используйте разъем с угловым выводом 2,54 мм для подключения эмулятора к разъему SCL для подключения проводов.

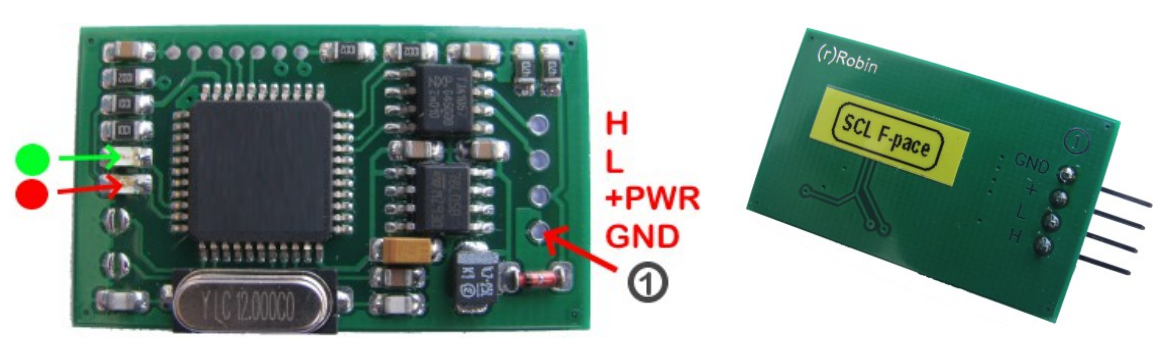

Светодиоды на плате эмулятора:

• ЗЕЛЕНЫЙ: SCL разблокирован;
• КРАСНЫЙ: SCL заблокирован.

Примечание:

• На SCL не подается постоянное питание, питание включается на короткое время для выполнения действий по БЛОКИРОВКЕ/РАЗБЛОКИРОВКЕ.
• Отличие от более старых систем: линии PWR и GND заменены (на автомобилях до 2014 года PWR подключается к контакту 1, а GND - к контакту 2 ). Этот эмулятор работает только с 2014 года и выше.
