Эмулятор Jaguar / RR ESCL
ПОКОЛЕНИЕ 3
Системы на базе CAN, 2017 года выпуска
Jaguar XF (X260 2017 г.) и т.д.
Для автомобилей JLR, начиная с 2017 года. Оригинальная замена ESCL, самообучающаяся (Plug & Play).
Установка:
Распиновка эмулятора соответствует оригинальному разъему ESCL 1:1, поэтому для подключения эмулятора непосредственно к разъему ESCL можно использовать разъем с угловым выводом 2,54 мм. Или припаять провода напрямую.

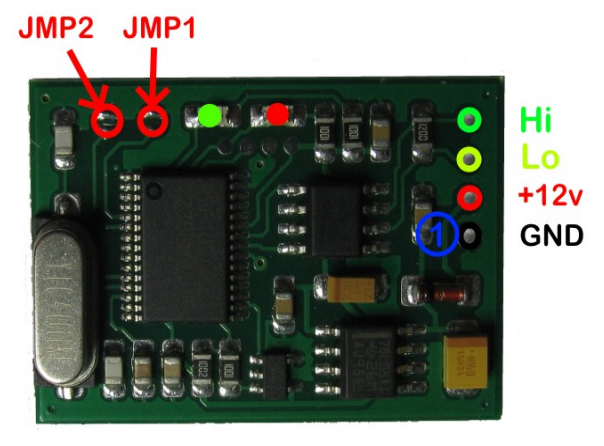

Вывод разъема ESCL_GND_CTRL:
1. ESCL_GND_CTRL: переключаемое питание(GND) от микросхемы, WHT/GRN
2. O_ELEC_STEERING_COL_LOCK: переключение питания (плюс) от BCM-GWM, VIO/BRN
3. PT CAN_Lo: ЖЕЛТЫЙ/ЧЕРНЫЙ
4. PT CAN_Hi: ЖЕЛТЫЙ/КРАСНЫЙ PT_CAN не подключен напрямую к разъему OBD и может иметь альтернативную цветовую гамму. К JMP1 и JMP2 это не имеет никакого отношения. Независимо от того, открыты они или закорочены.
Режим работы индикатора:
- ЗЕЛЕНЫЙ: ESCLUSIVE разблокирован;
- КРАСНЫЙ: ESCLUSIVE заблокирован;
- КРАСНЫЙ, и ЗЕЛЕНЫЙ: ESCLUSIVE меняет состояние (происходит блокировка или разблокировка);
- нет индикатора: для ESCLUSIVE отключено питание.
Примечание:
- SCL не питается постоянно, питание включается на короткое время для выполнения действий по блокировке или
разблокировке. Минус поступает через IC, плюс - от BCM/GWM. - В случае возникновения ошибок (ошибки IC или BCM относительно тока источника питания ESCL) вы можете попробовать добавить дополнительную нагрузку ( резистор на 1 килоом (то есть на 1000 Ом)) между выводами 3 и 4.
